Quy trình đo, thử nghiệm điện trở hệ thống chống sét chống sét
Đo, thử nghiệm điện trở chống sét là gì?
     Đo, thử nghiệm hệ thống chống sét là hoạt động kỹ thuật nhằm đánh giá hệ thống chống sét đạt hay không đạt các chỉ tiêu kỹ thuật được quy định bởi tiêu chuẩn hoặc quy chuẩn kỹ thuật hiện hành.
Cấu tạo, nguyên lý hoạt động hệ thống nối đất (tiếp địa) chống sét?
     Hệ thống nối đất (tiếp địa) chống sét là hệ thống bao gồm một hay nhiều cọc tiếp địa được đặt trong đất được liên kết với kim thu sét, thiết bị thu sét thông qua dây liên kết, mối nối liên kết, hộp nối đất và kiểm tra. Hệ thống có tác dụng dẫn truyền dòng sét xuống đất nhanh chóng, an toàn thông qua một đường trở kháng thấp. Tiêu tán năng lượng quá áp xuống đất, cân bằng điện thế. Nhờ vậy giúp bảo vệ công trình tránh được những thiệt hại bởi dòng sét gây ra. Đồng thời đảm bảo an toàn cho con người, các thiết bị điện tử, viễn thông, hệ thống điện,…
đơn vị đo chống sét
Sơ đồ hệ thống nối đất (tiếp địa) chống sét
Trong đó:
  1. Thiết bị kim thu sét hiện đại phát xạ sớm tia tiên đạo (Bán kính bảo vệ khoảng 50m)
  2. Bộ cột đỡ kim thu sét (Thường làm bằng inox hoặc thép mạ kẽm cao từ 3 – 5m so với điểm cao nhất của mái nhà)
  3. Dây cáp thoát sét (Bằng cáp đồng trần hoặc cáp bọc PVC chống cháy, có tiết diện M50mm2 hoặc M70mm2
  4. Kẹp định vị cáp thoát sét
  5. Thiết bị đếm sét (Hay còn gọi là đồng hồ đếm sét, có tác dụng thống kê số lần sét đánh và kiểm tra tình trạng hoạt động của kim thu sét)
  6. Tủ kiểm tra tiếp địa (Dùng để đo đạc điện trở nối đất của hệ thống tiếp địa theo định kỳ hàng năm)
  7. Cáp đồng tiếp địa (Hoặc lập là tiếp địa) được nối từ tủ tiếp địa ra tới hệ thống cọc tiếp địa
  8. Cọc tiếp địa (Hay còn gọi là cọc tiêu âm, có tác dụng triệt tiêu dòng sét xuống đất)
  9. Mối hàn hóa nhiệt liên kết giữa các cọc tiếp địa và dây tiếp địa
Sơ đồ đấu dây và các bước đo điện trở chống sét?
Bước 1: Kiểm tra điện áp PIN
Bước 2: Đấu nối các dây nối

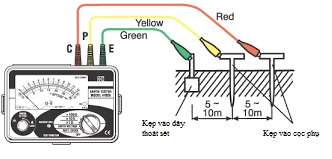

do dien tro noi dat
Sơ đồ đấu dây đo, thử nghiệm hệ thống nối đất (tiếp địa) chống sét
Bước 3: Kiểm tra điện áp của tổ đất cần kiểm tra
Bước 4: Kiểm tra điện trở đất
Bước 5: Đánh giá kết quả đo: việc đánh giá kết quả đo, thử nghiệm được xem xét ở ba mục, hệ thống chỉ đạt khi ba mục đạt yêu cầu.
- Mục 1: Đánh giá bên ngoài
- Mục 2: Đánh giá kỹ thuật
- Mục 3: Đánh giá an toàn theo TCVN 9385:2012 đối với công trình xây dựng; theo TCVN 4530:2011 đối với công trình dầu mỏ, sản phẩm dầu mỏ, cửa hàng xăng dầu; theo TCVN 6486:2008 đối với bồn chứa LPG dân dụng, thương mại và công nghiệp; theo TCVN 7441:2004 đối với trạm cấp LPG; theo TCVN 9226:2012 đối với các thiết bị điện và công trình xây dựng trong lĩnh vực nông lâm nghiệp, thủy lợi và các lĩnh vực liên quan; theo 11 TCN-18-2006 đối với lắp đặt trong các dây trung tính máy phát điện, máy biến áp và dây trung tính bảo vệ có điện áp đến 1 kV; theo TCVN 7447-4-41:2010 đối với lắp đặt trong các hệ thống điện có điện áp đến 1 kV.
Trung tâm Kiểm định Hiệu chuẩn Vùng 3 là đơn vị được Tổng cục Tiêu chuẩn Đo lường Chất lượng cấp phép hoạt động đo, thử nghiệm hệ thống chống sét, hệ thống nối đất mang mã số 528/TN-TĐC (Xem giấy phép).
Quý tổ chức, cá nhân có nhu cầu tư vấn hệ thống chống sét hoặc đo, thử nghiệm hệ thống chống sét liên hệ trực tiếp để được hỗ trợ.
