Bình chịu áp lực là gì?
Bình chịu áp lực (pressure vessels, pressure tanks, air tanks) là một thiết bị dùng để chứa và chuyên chở môi chất có áp suất lớn hơn áp suất khí quyển.
Áp suất của bình áp lực
- Áp suất thiết kế là áp suất do người thiết kế quy định làm cơ sở tính sức bền của các bộ phận của bình áp lực.
- Áp suất làm việc là áp suất của hệ thống cần cung cấp.
Bình áp lực bị nổ vì sao?
- Do người sử dụng không hiểu biết sử dụng bình quá áp suất quy định;
- Sử dụng vật liệu chế tạo kém chất lượng, hệ thống van, đồng hồ đo không đảm bảo
Các yếu tố nguy hiểm của bình chịu áp lực
- Nổ áp lực: Có nguy cơ nổ khi bị nung nóng, đổ ngã , va đập . . . hoặc khi bình bị ăn mòn, rỗ quá mức qui định.
- Nguy cơ nổ cháy môi chất, rò rỉ môi chất độc chứa trong bình.
- Điện giật: Nguy cơ điện rò ra vỏ mô tơ, hỏng cách điện dây dẫn, …
Tiêu chuẩn kiểm định bình áp lực
Các tiêu chuẩn, quy chuẩn được áp dụng trong quá trình kiểm định bình chịu áp lực phải được cơ quan chức năng nước sở tại cho phép.
-
QCVN 01:2008/BLĐTBXH, Quy chuẩn kiểm định kỹ thuật quốc gia về an toàn lao động nồi hơi và bình chịu áp lực
-
-
TCVN 8366:2010, Bình chịu áp lực. Yêu cầu kỹ thuật an toàn về thiết kế, kết cấu, chế tạo
-
TCVN 6155:1996, Bình chịu áp lực. Yêu cầu kỹ thuật an toàn về, Quy trình kiểm định kỹ thuật an toàn nồi hơi và nồi đun nước nóng có nhiệt độ môi chất trên 115oC
-
TCVN 6156:1996, Bình chịu áp lực. Yêu cầu kỹ thuật an toàn về lắp đặt, sử dụng, sửa chữa, phương pháp thử)
-
TCVN 6008:2010, Thiết bị áp lực - Mối hàn yêu cầu kỹ thuật và phương pháp kiểm tra
Có thể kiểm định bình chịu áp lực theo các tiêu chuẩn của nước ngoài nhưng không được thấp hơn mức an toàn được quy định trong nước.
Quy trình kiểm định bình chịu áp lực
Quy trình kiểm định an toàn bình chịu áp lực được thực hiện qua các bước:
Bước 1: Kiểm tra hồ sơ
-
Hồ sơ xuất xưởng
-
Hồ sơ chứng nhận hợp quy của bình chịu áp lực (do đơn vị được chỉ định thực hiện)
-
Lý lịch thiết bị, nhật ký vận hành, bảo trì, sửa chữa
-
Hồ sơ kiểm định lần trước
Bước 2: Khám xét kỹ thuật bên ngoài, bên trong
-
Kiểm tra các khuyết tật ăn mòn trên bề mặt kim loại, các biến dạng hình học.
-
Xem xét tình trạng kỹ thuật của lớp bảo ôn, cách nhiệt (nếu có)
-
Kiểm tra khuyết tật kim loại, mối hàn bằng các phương pháp siêu âm, chụp phim, thẩm thấu, bột từ.
Bước 3: Thử nghiệm áp suất
Chỉ thử nghiệm áp suất khi các bước kiểm tra trên có kết quả đạt yêu cầu. Áp suất và môi chất thử phụ vào áp suất làm việc lớn nhất và môi chất làm việc của thiết bị.
Bước 4: Kiểm định cơ cấu an toàn, thiết bị đo lường, bảo vệ
Kiểm tra các thiết bị đo lường, cơ cấu an toàn:
-
-
-
Thiết bị đo mức
-
Rơ le nhiệt độ, áp suất
-

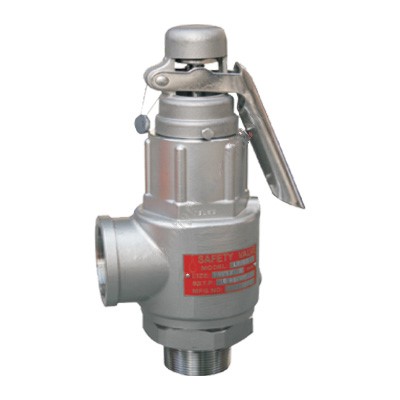

Van an toàn và áp kế là những thiết bị phải kiểm định/ thử nghiệm khi lắp đặt trên bình chịu áp lực
Bước 5: Kiểm tra vận hành bình chịu áp lực
Kết nối các thiết bị phụ trợ, cơ cấu an toàn… vận hành thiết bị ở áp suất làm việc cho phép.
Bước 6: Xử lý kết quả kiểm định bình chịu áp lực
-
Lập biên bản kiểm định bình áp lực theo mẫu quy định
-
Lập biên bản kiến nghị, khắc phục (nếu có)
-
Dán tem kiểm định, thông qua biên bản kiểm tra và ban hành kết quả kiểm định bình chịu áp lực.
Thời hạn kiểm định bình áp lực
Bình chịu áp lực được kiểm định an toàn khi:
-
Kiểm định lần đầu sau khi lắp đặt, trước khi đưa vào sử dụng
-
Kiểm định định kỳ bình chịu áp lực trong quá trình sử dụng. Chu kỳ kiểm định bình chịu áp lực là 3 năm/lần đối với thiết bị có chất môi chất thông thường và 2 năm/lần đối với các môi chất độc hại, ăn mòn hay cháy nổ.
-
Chế độ Kiểm định bất thường được tiến hành khi có yêu cầu của cơ quan chức năng, đơn vị sử dụng. Khi có thay đổi về vị trí lắp đặt, thay thế, sửa chữa. Chế độ kiểm định này cũng áp dụng cho các bình chịu áp lực có thời gian ngưng sử dụng trên 12 tháng.
Quý tổ chức, cá nhân có nhu cầu tư vấn kiểm định bình chịu áp lực, vui lòng liên hệ trực tiếp để được hỗ trợ.
