Quy trình hiệu chuẩn máy dò kim loại
    Máy dò kim loại (hay máy phát hiện kim loại) là thiết bị ứng dụng hiện tượng cảm ứng điện từ để phát hiện ra các vật bằng kim loại thông qua độ dẫn điện tốt của chúng. Máy dò kim loại được sử dụng rộng rãi trong đời sống xã hội cũng như an ninh quốc phòng, ví dụ như: Kiểm tra an ninh sân bay, dò tìm bom mìn, dò kim loại trong ngành thực phẩm,…
Nguyên lý hoạt động và phân loại máy dò kim loại?

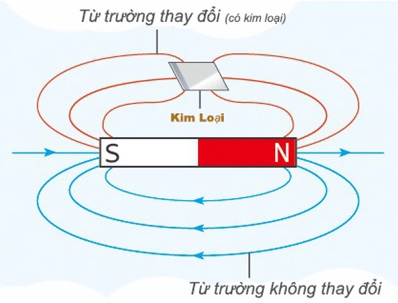

máy dò kim loại
Nguyên lý từ trường được sử dụng trong máy dò kim loại
    Nguyên lý chung của máy dò kim loại là dùng cuộn dây phát, tạo ra trường điện từ trong môi trường, và cuộn dây thu để thu trường cảm ứng trong vùng không gian dò tìm hiệu dụng của đầu dò. Nếu không có dị vật kim loại, cuộn dây thu chỉ thu được trường bình thường. Khi có vật kim loại có độ dẫn điện sẽ xuất hiện dòng điện cảm ứng (dòng điện xoáy), làm lệch trường ở vùng cuộn dây thu. Mức lệch trường phụ thuộc độ dẫn, độ lớn vật thể và khoảng cách đến đầu dò.
    Kích thước các cuộn dây (đầu dò), công suất phát trường, dạng xung và kiểu phát trường, cách thức xử lý tín hiệu thu,...xác định khả năng phát hiện dị vật với kích thước dị vật và khoảng cách đến đầu dò tùy thuộc vào thiết kế của từng thiết bị. Có những máy có kiểu phát trường phức tạp và xử lý tín hiệu thu đặc biệt, ví dụ tách sóng theo pha thì có độ nhạy cao và dễ sử dụng.
    Có 2 loại máy thông dụng
a) Máy dò di động
    Máy dò di động là dạng nhỏ gọn để dò kim loại trong điều kiện di động. Đầu dò dạng tròn hay chữ nhật có lắp hai cuộn dây phát và thu, lắp thành khung dò có cần đỡ hoặc tay cầm. Nếu đưa đầu dò lên không khí và xa nơi có vật kim loại, sẽ đo được "trạng thái bình thường", không dị vật. Khi gặp dị vật thì số đo cường độ trường sẽ lớn hơn. Máy được căn chỉnh để khi trường của dị vật đạt mức tối thiểu nào đó thì bật loa báo động. các máy cầm tay thông dụng có thể kể ra là:
- Các máy dò cầm tay thì dùng cho tìm dị vật kim loại ở người, hành lý tại các sân bay,... hoặc dò dây điện trong tường, sàn nhà.
- Các máy dò mìn dùng cho dò ở ngoài trời, dò đến tầm sâu 0,3 m. Một số kiểu có thể dò đến 2 m, làm việc được ở dưới nước.
- Các máy dò kim loại cho tầm sâu hơn, trên 5 m.
- Để dò ở tầm trên 10 m, phải dùng đến các máy đo điện từ có tính năng cao hơn nữa và thực hiện theo cách thức của phương pháp địa vật lý.

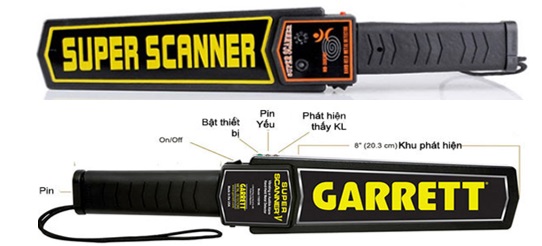

hiệu chuẩn máy dò kim loại cầm tay
Máy dò kim loại cầm tay và cấu tạo các bộ phận chính

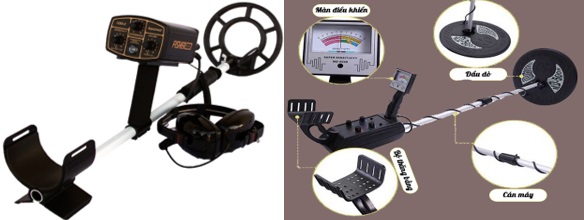

máy dò kim loại dưới lòng đất
Máy dò kim loại cầm tay và cấu tạo các bộ phận chính (dò kim loại dưới lòng đất)

b) Máy dò cố định
    Tại các cửa an ninh kiểm tra hành lý hay toàn thân người thì máy dò được đặt cố định, có thể lồng ghép với máy dò theo kiểu khác như dò X-quang. Điểm khác biệt là máy dùng nhiều cuộn dây phát và thu cỡ nhỏ đặt ở vị trí xác định. Chương trình cài trong chip điều hành đo quét từng cặp phát - thu sẽ cho ra ảnh thô về các dị vật, phản ánh vị trí, cỡ và mức độ dẫn điện của dị vật đó.
    Cấp độ ảnh tùy thuộc số lượng và bố trí cuộn dây, phần mềm điều hành, và tương ứng là giá thành máy. Những máy dò tốt có thể dò các vật dẫn điện yếu như chai nước, tức là không hẳn là kim loại.
    Ngoài ra, máy còn được ứng dụng dò kim loại, tạp chất kim loại trong các dây chuyền sản xuất thực phẩm.

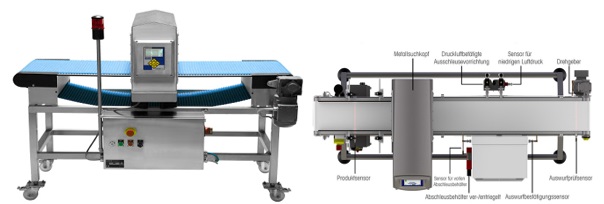

hiệu chuẩn máy dò kim loại cố định
Máy dò kim loại cố định và cấu tạo các bộ phận chính
Quy trình hiệu chuẩn máy dò kim loại?
   Bước 1. Kiểm tra bên ngoài và kiểm tra kỹ thuật
Kiểm tra bên ngoài và kiểm tra kỹ thuật theo các yêu cầu sau đây:
- Xem xét và ghi các thông tin về tên, nhãn hiệu, kiểu /loại, số hiệu, chỉ thị nhiệt độ của phương tiện đo, phạm vi hoạt động, độ phân giải, của nhà sản xuất.
- Kiểm tra hoạt động sơ bộ của máy: Điện nguồn, Motor, băng tải,…làm sạch băng tải (nếu loại cố định).
- Chuẩn bị các mẫu kim loại chuẩn tương thích với kích thước, đường kính dò tìm của máy
- Chuẩn bị hộp gá đặt mẫu kim loại chuẩn
- Khởi động máy và cho máy hoạt động một thời gian để làm nóng theo yêu cầu của nhà sản xuất.
   Bước 2. Kiểm tra đo lường
Máy đo độ dày kim loại được kiểm tra đo lường theo trình tự các nội dung, phương pháp và các yêu cầu sau đây:
- Chuẩn bị các mẫu kim loại chuẩn tương thích với kích thước, đường kính dò tìm của máy.
- Chuẩn bị hộp gá, đặt mẫu kim loại chuẩn.
- Khởi động máy và cho máy hoạt động một thời gian để làm nóng theo yêu cầu của nhà sản xuất.
   Đối với máy dò kim cầm tay (needle detector)
- Đặt mẫu thẻ kim loại chuẩn dưới 1 lớp vải/ quần áo. Kiểm tra xem máy có phát hiện không.
- Tiến hành kiểm tra ở các độ cao 50mm, 100mm, 200mm (tương ứng với độ dày của quần áo, chăn gối, nệm,…). Kiểm tra xem máy có phát hiện không.
- Ghi nhận kết quả vào biên bản.
- Nếu máy không phát hiện, tiến hành tìm hiểu nguyên nhân và sửa chữa.
   Đối với máy dò kim loại cố định (metal detector)
- Đặt mẫu kim loại chuẩn vào băng tải để kiểm tra ở vị trí A1, A2, A3. Kiểm tra xem máy có phát hiện không. Nếu máy còn độ chính xác cao thì khi cài đặt ở các mức tương ứng máy sẽ báo động và trả sản phẩm khi phát hiện miếng chuẩn. Nếu máy không phát hiện, tiến hành tìm hiểu nguyên nhân và sửa chữa.
- Tương tự như vậy, lần lượt kiểm tra ở các vị trí A4, A5, A6 và A7, A8, A9.
- Kiểm tra xem máy có phát hiện tất cả những vị trí này hay không, sau đó thực hiện lại 2 bước trên thêm 2 lần nữa.
- Ghi nhận kết quả vào biên bản.
- Sau khi hiệu chuẩn xong, ngừng motor, tắt nguồn nếu không có một phép thử nào tiếp theo.
Lưu ý: Nếu máy dò kim loại cố định kết hợp vừa nguyên lý điện từ trường và sử dụng tia X (máy X ray), thì ngoài việc hiệu chuẩn thiết bị ra phải kiểm xạ khu vực làm việc theo quy định tại điều 14, Thông tư 19/2012/TT-BKHCN (nay là Nghị định 142/2020/NĐ-CP) và các quy định khác trong lĩnh vực an toàn bức xạ.
   Bước 3: Xử lý kết quả
- Thiết bị sau khi hiệu chuẩn được dán tem, cấp giấy chứng nhận kết quả hiệu chuẩn.
- Chu kỳ hiệu chuẩn được khuyến nghị là 1 năm.
