Giới thiệu về kỹ thuật đo chiều dày vật liệu bằng sóng siêu âm?
Đo chiều dày bằng siêu âm là kỹ thuật kiểm tra không phá huỷ được sử dụng rộng rãi để đo chiều dày vật liệu từ một bên. Máy đo chiều dày siêu âm đầu tiên, sử dụng nguyên lý thu từ sóng siêu âm được giới thiệu vào cuối năm 1940. Thiết bị nhỏ, sách tay tiện lợi cho nhiều ứng dụng khác nhau trở nên rộng rãi vào năm 1970. Sau đó với công nghệ vi xử lý tiên tiến đã đưa chúng lên tầm cao mới với những thiết bị nhỏ, tinh vi, dễ sử dụng.

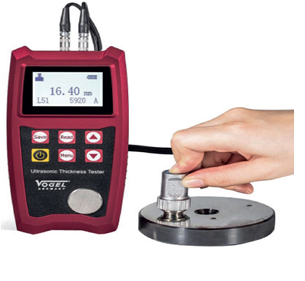

Hình ảnh máy đo bề dày vật liệu bằng phương pháp siêu âm
Nguyên lý hoạt động của máy đo độ dày vật liệu bằng sóng siêu âm?
Năng lượng âm có thể được tạo trên dải băng tần rộng. Âm thanh có thể nghe thấy xuất hiện ở dải tần số thấp với giới hạn trên khoảng 20 000 chu kỳ trên giây (20 Kilohertz). Siêu âm là năng lượng âm ở tần số cao hơn giới hạn của con người có thể nghe được. Phần lớn kiểm tra siêu âm được thực hiện trong dải tần số giữa 500 KHz và 20 MHz, mặc dù một số thiết bị chuyên dụng có thể sử dụng tần số thấp đến 50 KHz hoặc thấp hơn và cao tới 225 MHz. Bất cứ ở tần số nào, năng lượng âm bao gồm các dao động cơ học truyền qua môi trường như không khí hoặc thép theo định luật cơ bản của vật lý về sóng.
Tất cả các thiết bị đo độ dày đều hoạt động bằng cách đo chính xác thời gian sóng âm được tạo ra bởi đầu dò siêu âm truyền qua chiều dày của chi tiết. Vì sóng âm phản xạ từ mặt phân cách giữa hai vật liệu khác nhau, phép đo này thường được thực hiện từ một bên theo kỹ thuật xung vọng, trong đó thiết bị sẽ đo thời gian truyền vào chi tiết và phản xạ ở mặt đáy quay lại đầu dò.
Đầu dò bao gồm biến tử áp điện được kích hoạt bởi xung lực điện ngắn để tạo ra xung của sóng âm. Sóng âm được truyền vào chi tiết kiểm tra và truyền đến khi chúng đập vào mặt đáy hoặc mặt phân cách khác và phản xạ trở lại đầu dò. Đầu dò sẽ chuyển năng lượng âm thành năng lượng điện. Về bản chất, thiết bị nghe xung vọng từ mặt đối diện. Thời gian truyền chỉ khoảng vài phần triệu giây. Thiết bị được lập trình với vận tốc âm trong vật liệu, từ đó có thể tính chiều dày của vật liệu bằng công thức toán học đơn giản.
Công thức tính độ dày vật liệu: T = (V) x (t/2)
Trong đó:
T = Chiều dày của chi tiết
V = Vận tốc âm trong vật liệu kiểm tra
t = Thời gian truyền một vòng đo được
Hình ảnh máy đo bề dày vật liệu bằng phương pháp siêu âm
Quy trình hiệu chuẩn máy đo bề dày kim loại bằng siêu âm?
Bước 1: Kiểm tra bên ngoài
- Kiểm tra bên ngoài theo các yêu cầu gồm: Xem xét và ghi các thông tin về tên, nhãn hiệu, kiểu /loại, số hiệu, phạm vi hoạt động, độ phân giải, của phương tiện đo,…nhà sản xuất.
Bước 2: Kiểm tra kỹ thuật
- Kiểm tra kỹ thuật theo các yêu cầu gồm: Bộ phận chỉ thị hoạt động ổn định, không có hiện tượng thay đổi đột ngột, biến động, các số hiển thị phải rõ nét, không bị mờ hoặc mất nét.
Bước 3: Kiểm tra đo lường
Máy đo bề dày kim loại bằng siêu âm được kiểm tra đo lường theo trình tự các nội dung, phương pháp và các yêu cầu sau đây:
- Dùng thiết bị đo độ dày đo từng mẫu chuẩn tại điểm giữa bằng cách sử dụng chuẩn đo ngoài
- Đặt mẫu chuẩn tương ứng với điểm kiểm tra đầu tiên trên mặt phẳng của bộ dụng cụ.
- Tiến hành lấy giá trị trung bình của các lần đo và tính sai số tương ứng của thiết bị
Bước 4: Xử lý kết quả
- Tính toán độ không đảm bảo đo
- Thiết bị sau khi hiệu chuẩn được dán tem, cấp giấy chứng nhận kết quả hiệu chuẩn.
- Chu kỳ hiệu chuẩn được khuyến nghị là 1 năm.
