Phân loại thước Panme?
Phân loại theo công nghệ chế tạo:
- Panme cơ khí
- Panme điện tử
Phân loại theo bước ren:
- Trục ren có bước ren 1mm, ống di động (còn gọi là thước phụ) có thang chia vòng được chia thành 100 phần. Loại thước Panme này tuy dễ đọc số đo nhưng thân lớn, nặng, thô nên ngày nay ít được sử dụng.
- Trục ren có bước ren 0.5 mm, thang chia vòng của thước động chia ra 50 phần.
Phân loại theo công dụng:
- Panme đo kích thước ngoài
- Panme đo kích thước trong
- Panme đo chiều sâu

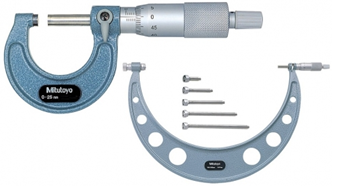

Panme đo kích thước ngoài

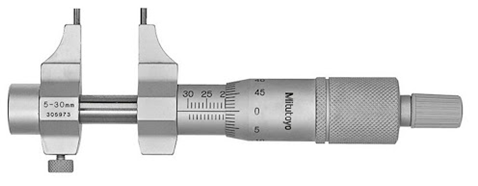

Panme đo kích thước trong
Panme đo chiều sâu
Cách sử dụng thước Panme cơ khí?
Kiểm tra thước Panme trước khi đo:
- Kiểm tra bề mặt ngoài thước Panme có bị mòn hay sứt mẻ gì không. Trong trường hợp đầu đo bị mòn hay sứt mẻ thì kết quả đo sẽ không chính xác.
- Kiểm tra xem các bộ phận của thước có di chuyển trơn tru hay không.
- Kiểm tra xem spin doll xem có chuyển động trơn tru hay không.
- Vệ sinh bề mặt đo của thước
- Kiểm tra điểm 0. Nếu điểm 0 bị lệch thì dù bạn có thực hiện quy trình đo chính xác thì kết quả đo cũng sẽ sai.
- Đối với Panme có giới hạn đo từ 0-25mm ta cho tiếp xúc trực tiếp 2 bề mặt đo. Kiểm tra điểm 0.
- Đối với Panme có giới hạn đo từ 25-50mm,…thì ta dùng block gauge tương ứng để kiểm tra điểm 0.
Lưu ý: nếu điểm 0 không chính xác, ta tiến hành điều chỉnh bằng cách: Sử dụng chốt khóa để cố định spin doll, sử dụng dụng cụ xoay để xoay giá trị bị lệch và kiểm tra xem điểm 0 đã ăn khớp hay chưa, nếu nó vẫn bị lệch thì tiến hành thực hiện lại từ đầu.
Cách đo thước Panme:
Bước 1: Sử dụng tay trái cầm thước Panme, tay phải vặn cho đầu đo đến gần tiếp xúc thì tiếp tục vặn núm vặn để đầu đo tiếp xúc với vật đúng áp lực đo.
Bước 2: Giữ đường tâm của 2 mỏ đo trùng với kích thước của vật cần đo.
Bước 3: Nếu muốn lấy Panme ra khỏi vị trí đo, ta vặn đai ốc hãm để cố định đầu đo động trước khi bỏ thước ra khỏi vật đo.
Bước 4: Dựa vào mép Panme động, đọc số “mm” và nửa “mm” của kích thước ở trên thước chính.
Bước 5: Căn cứ vào vạch chuẩn trên Panme chính, đọc phần trăm “mm” trên thước phụ, giá trị mỗi vạch là 0.01 mm.
Cách đọc thước Panme:
Căn cứ vào vị trí mép ống động để xác định kích thước đo. Mép ống động là phần thước chính bên trái mép ống động và nó cũng là “phần nguyên” của thước. Tùy thuộc vào số thứ tự vạch trên ống động trùng với đường chuẩn trên ống cố định, lấy số thứ tự vạch đó nhân độ chính xác của Panme sẽ ra giá trị “phần lẻ” của thước, cộng hai giá trị này sẽ được giá trị của kích thước đo.
Bảo quản thước Panme:
- Không dùng thước để đo các mặt thô, bẩn, do đó phải vệ sinh sạch thước trước khi đo.
- Không sử dụng thước panme để đo khi vật đang quay.
- Không ép mạnh 2 mỏ đo vào vật đo, không vặn trực tiếp ống vặn thước phụ để mỏ đo ép vào vật đo nhằm tránh các va chạm có thể làm xây sát hoặc biến dạng mỏ neo.
- Hạn chế việc lấy thước panme ra khỏi vật đo rồi mới đọc trị số đo mà nên đọc ngay khi thước còn đang kẹp giữ vật, tránh sự thay đổi kết quả có thể xảy ra bởi sự xê dịch.
- Sau khi dùng xong cần phải lau chi thước bằng giẻ sạch và bôi dầu mỏ neo siết vật hãm để cố định đầu đo động và đặt Panme đúng vị trí ở trong hộp nhằm tránh gỉ sét, bụi cát, bụi đá mài hoặc phoi kim loại.
Hiệu chuẩn thước Panme?
Thước nên hiệu chuẩn trước khi sử dụng tại Trung tâm/đơn vị có chức năng và tần suất hiệu chuẩn định kỳ là 1 lần/ năm.
