Bộ hiển thị nhiệt độ được dùng để đọc tín hiệu từ các cảm biến đo nhiệt độ. Phổ biến chúng ta có các loại cảm biến nhiệt độ thông dụng như cảm biến Pt100, cảm biến can nhiệt dạng K, S, R, E, B.. một số loại ít phổ biến hơn như Ni100, Cu50…
Quy trình hiệu chuẩn thiết bị chỉ thị nhiệt độ hiện số và tương tự trong dải đo từ - 200 °C đến 2000 °C với độ phân giải đến 0,01 °C.

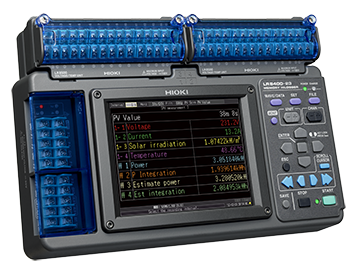

Hình ảnh thiết bị đo nhiệt độ hiện số
Quy trình hiệu chuẩn thiết bị chỉ thị nhiệt độ hiện số theo ĐLVN 160:2005
Bước 1: Kiểm tra bên ngoài
- Ký, nhãn hiệu ghi trên thiết bị chỉ thị nhiệt độ hiện số phải rõ ràng, bao gồm: loại chỉ thị, thang chia độ, phạm vi đo, cấp chính xác, cơ sở sản xuất, số sản xuất,..
- Vỏ bảo vệ không được có những hư hỏng nhìn thấy như bẹp, vỡ, hỏng…
- Các đầu dây nối phải bảo đảm cho việc nối dây chắc chắn, an toàn và tiếp xúc tốt.
Bước 2: Kiểm tra kỹ thuật
Các thiết bị cần hiệu chuẩn phải thỏa mãn các yêu cầu sau:
- Đối với loại chỉ thị hiện số, khi cấp nguồn các số hiển thị phải rõ nét, không bị mờ hoặc mất nét, các chức năng hoạt động bình thường.
- Đối với loại chỉ thị tương tự, vạch chia phải đầy đủ, không bị nhòe, mất chữ số, kim chỉ thị phải hoạt động trơn tru, không bị kẹt.
Bước 3: Kiểm tra đo lường
Thiết bị chỉ thị nhiệt độ được kiểm tra đo lường theo trình tự, nội dung, phương pháp và các yêu cầu sau đây:
- Kiểm tra được thực hiện bằng phương pháp so sánh: số chỉ của thiết bị cần hiệu chuẩn được so sánh với giá trị nhiệt độ chuẩn được xác định bởi tổ hợp chuẩn.
- Số điểm kiểm tra N phải được chia đều và không ít hơn 3 điểm trong dải nhiệt độ cần hiệu chuẩn.
- Vận hành tổ hợp chuẩn theo đúng hương dẫn sử dụng của thiết bị.
- Hiệu chuẩn theo tăng nhiệt độ, điều chỉnh thiết bị cung cấp tín hiệu đầu vào để số chỉ của thiết bị cần hiệu chuẩn tăng dần đến giá trị nhiệt độ tương ứng với điểm kiểm tra.
- Khi số chỉ ổn định, tiến hành đọc và ghi số chỉ của tổ hợp chuẩn và thiết bị cần hiệu chuẩn.
Bước 4: Xử lý kết quả
- Tính toán độ không đảm bảo đo
- Thiết bị sau khi hiệu chuẩn được dán tem, cấp giấy chứng nhận kết quả hiệu chuẩn.
- Chu kỳ hiệu chuẩn được khuyến nghị là 1 năm.
